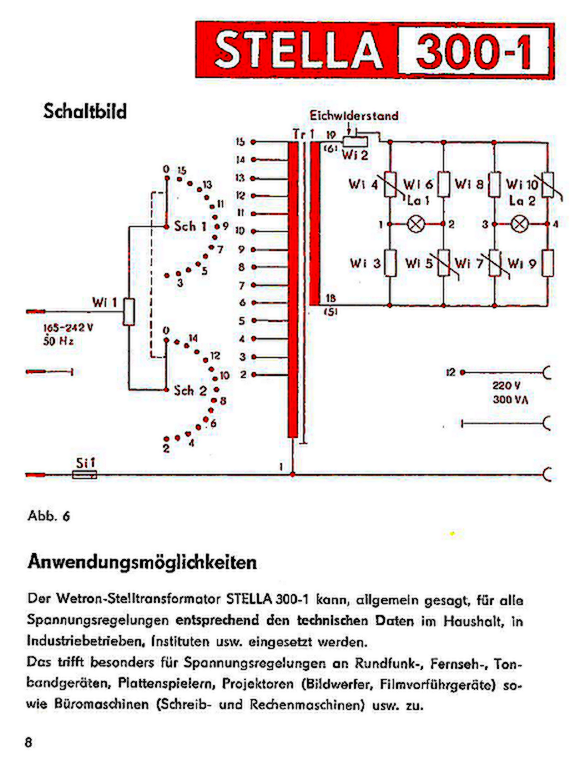

Schaltplan Wetron 300-1 neu
| Schaltplan Wetron 300-1 |
| Beschreibung: |
Der Schaltplan vom Wetron Stella 300-1 ist insofern interessant, weil er Möglichkeiten für die Erhöhung der möglichen Eingangsspannung offen legt. Der Ausgangskontakt könnte von Kontakt 12 auf Kontakt 10 umgelegt werden. Damit lassen sich über 250V Eingangsspannung auf 220V Ausgangsspannung regeln. Die Anzeige muss neu eingestellt werden, weil der Lampenladen die Ausgangspannung nur indirekt über die Magnetsättigung des Trafokerns anzeigt.
Beim Feutron 1223 geht das besser, weil er ein Messgerät verbaut hat.
Die Verlustleistung des Trafos steigt dabei geringfügig an.
|
| Schlüsselwörter: |
Wetron, Stella, Stelltrafo |
